Ручное управление и АВР для генератора в сети частного дома

Ручное управление и АВР для генератора в сети частного дома

Проблемы с перебоями в энергоснабжении существуют, пожалуй, со времен открытия электричества и знакомы каждому. Одним из выходов из создавшегося положения может стать резервный электрогенератор, на который можно перейти до устранения проблемы. Переключиться на него несложно и вручную, но если объект ответственный или у вас нет желания возиться с рубильниками, эту задачу можно возложить на автомат — АВР для генератора.

Автоматический ввод резерва от компании EKF

Устройство АВР предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электрообеспечения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии.

Устройство АВР ТСP1 EKF PROxima

Устройство АВР ТСP1 EKF PROxima выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР.

Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтирован электромотор приводной механизм и реле управления. Реле управления запитано от линии L3 основного ввода. При наличии напряжения на линии L3 основного ввода реле управления подает напряжение на электромотор, который обеспечивает замыкание контактных групп основного ввода и отключается концевым выключателем после замыкания главных контактов. Попытка ручного переключения ввода приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.

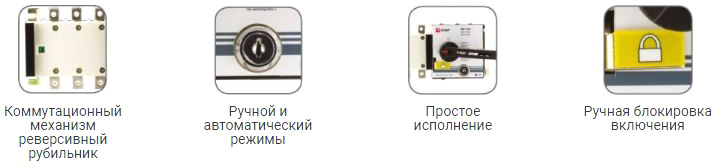

Преимущества

Устройство АВР TCM EKF PROxima

Устройство АВР TCM EKF PROxima выполнено в виде моноблока и состоит из контактного блока, блока управления и двух силовых автоматических выключателей в литом корпусе. На блоке управления имеется рычаг ручного переключения. Такая конструкция позволяет уменьшить высоту и площадь установки АВР. Устройство АВР ТСM имеет функцию защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Устройство АВР ТСM может быть настроено на несколько программ переключения:

А) Питающие линии: электросеть – электросеть: автоматическое переключение на резервную электрическую линию при выходе параметров основной питающей электрической линии за установленные пределы, автоматический возврат с резервной линии на основную после восстановления параметров основной линии в установленные пределы. Установка времени задержки переключения между электрическими линиями: автоматическое переключение на вторую электрическую линию при выходе параметров первой питающей электрической линии за установленные пределы, без автоматического возврата со второй линии на первую после восстановления параметров первой линии в установленные пределы. Переключение на первую линию происходит автоматически после выхода параметров второй питающей электрической линии за установленные пределы. Установка времени задержки переключения между электрическими линиями: ручное переключение между питающими электрическими линиями.

Б) Питающие линии: электросеть – генератор: автоматическое переключение на резервный генератор линии при выходе параметров основной питающей электрической линии за установленные пределы, автоматический возврат с генератора на основную после восстановления параметров основной линии в установленные пределы. Установка времени задержки переключения между электрическими линиями: ручное переключение между питающими электрическими линиями.

Читать еще:  Как собрать щиток с автоматами в квартире

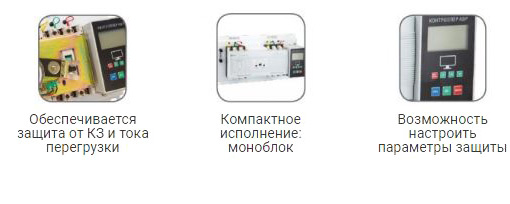

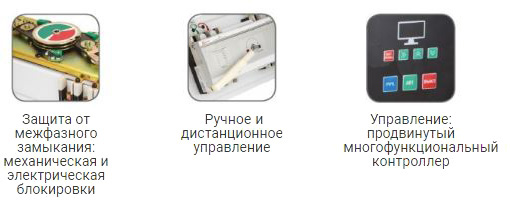

Преимущества

Применение

Обязательное резервирование нагрузки для потребителей I категории:

  • больницы;
  • крупное металлургическое производство (например, доменная печь, установки непрерывной разливки стали);
  • транспортная инфраструктура;
  • объекты Министерства обороны;
  • тепловые станции;
  • противопожарные системы;
  • сельскохозяйственные фермы.

Желательное применение АВР для потребителей II категории:

  • сборочный конвейер автозавода, других производств;
  • административные здания;
  • в качестве вводных автоматических выключателей в электрощите;
  • для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов.

Устройство АВР

Существует два основных типа исполнения, различающиеся приоритетом ввода:

  1. Одностороннее. В таких АВР один ввод играет роль рабочего, то есть используется, пока в линии не возникнут проблемы. Второй – является резервным, и подключается, когда в этом возникает необходимость.
  2. Двухстороннее. В этом случае нет разделения на рабочую и резервную секцию, поскольку оба ввода имеют одинаковый приоритет.

В первом случае большинство систем имеют функцию, позволяющую переключиться на рабочий режим питания, как только в главном вводе произойдет восстановление напряжения. Двухсторонние АВР в подобной функции не нуждаются, поскольку не имеет значения от какой линии запитывается нагрузка.

Примеры схем двухсторонней и односторонней реализации будут приведены ниже, в отдельном разделе.

Комплектация шкафа и щита

Комплектация и правила эксплуатации шкафов ввода резервного питания типа АВР-РН, АВРПА, АВРР практически ничем не отличается друг от друга. Устройство представляет собой сварное изделие прямоугольной формы с двумя дверями.

Внутри вмонтированы две панели, на которых установлены силовые и управляющие устройства. При эксплуатации в сетях с током до 100 А применяются шкафы, изготовленные на базе пускателей ПМ 12 с серебряными контактами.

При силе тока свыше 100 А монтируются вакуумные контакторы. Все соединения входных и выходных цепей осуществляются инструментом, обеспечивающим стойкий контакт. В шкаф устанавливаются зажимы, рассчитанные на подсоединение многожильных медных и бронированных с наконечниками проводов.

Устанавливаемые пускатели должны быть рассчитаны на 300 тыс. срабатываний, а время отключения автоматов при коротком замыкания не превышает 0,05 сек. На всех приборах должны быть соответствующие обозначения, а дополнительно под ними устанавливаются бирки с пояснением.

Шкафы обычно имеют два кабельных ввода: для питающего и резервного провода, которые подключаются к штыревым колодкам. В силовую часть входят:

  • силовая колодка ввода;
  • выводные колодки, соединенные с соответствующими автоматами;
  • два контактора ввода;
  • два трансформатора напряжения.

Питание световых индикаторов осуществляется напряжением 36 В. Установленные реле времени АВР обеспечивают трансформаторы бесперебойным снабжением электроэнергией. В систему управления оборудованием входят автоматические выключатели, сигнальные лампы и реле контроля фаз. Собранный шкаф может эксплуатироваться в условиях, исключающих атмосферные осадки и при температуре от — 45 °C до + 45 °C.

Принцип автоматического переключения питания на резервный источник

Эта схема основана на работе таймера NE555 в бистабильном режиме. В этом режиме выходной сигнал таймера бывает либо высоким, либо низким в зависимости от состояния выводов триггера и сброса.

Выход таймера подключен к транзистору, который работает в ключевом режиме в зависимости от выходного сигнала таймера.

Два светодиода, соединенных последовательно, используются в качестве нагрузки. При закрытом транзисторе светодиоды приводятся в действие от источника питания AC/DC, а при открытом транзисторе светодиоды приводятся в действие от аккумулятора. В качестве переключателя можно использовать реле, катушка которого запитана от стабилизатора U1.

Проектирование схемы включает в себя две основные части:

1. Конструкция стабилизатора:

Стабилизатор построен с использованием трансформатора, мостового выпрямителя и стабилизатора напряжения.

Выбор стабилизатора напряжения. Поскольку нам необходимо запитать два последовательно соединенных светодиода вместе с диодом Шоттки, то мы выбираем регулятор напряжения LM7809, стабилизирующий напряжение на уровне 9 В. Так как напряжение на входе стабилизатора должно быть не менее 12 В, то мы выберем входное напряжение около 20 В. Соответственно сетевой трансформатор должен иметь напряжение вторичной обмотки около 20В.

Читать еще:  Автоматы электрические разновидности

Далее подбираем диоды для мостового выпрямителя. Так как пиковое напряжение на вторичной обмотке трансформатора составляет около 28В, то общее пиковое обратное напряжение (PIV) моста будет около 112В. Следовательно, нам нужны диоды с номинальным PIV более 112В. Хорошим вариантом здесь будет использовать диоды 1n4007, имеющие PIV около 1000В.

Заключительный этап — выбор конденсатора фильтра. Для конденсатора — пикового напряжения 26В и минимальное входное напряжение регулятора 12В, допустимая пульсация составляет около 14В. Значение емкости рассчитывается по формуле C = I (Δt / ΔV), где I сумма тока покоя регулятора напряжения и фактического тока нагрузки. Подставляя данные значения, мы получаем емкость порядка 17 мкФ. Установим электролитический конденсатор емкостью 20 мкФ.

2. Мультивибратор c использованием таймера NE555:

Когда таймер NE555 работает в бистабильном состоянии, то на его выходе может быть либо высокий либо низкий сигнал. Здесь мы используем простую логику: когда вывод TRI заземлен, то на выходе высокий логический уровень, а когда вывод RST заземлен, то на выходе будет низкий логический уровень.

Вход таймера NE555 соединен с базой транзистора BC547.

Что такое АВР и его назначение

Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.

АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.

Требования к АВР

Основные требования к системам АВР заключаются в следующем:

  • Она должна иметь высокую скорость восстановления подачи электроэнергии.
  • В случае, когда основная линия перестает работать, установка должна обеспечить подачу электроэнергии потребителю от запасного источника.
  • Действие осуществляется один раз. Нельзя допускать несколько включений и отключений нагрузки, например, из-за короткого замыкания.
  • Выключатель основного питания должен включаться с помощью автоматики системы автоматического ввода резерва. До тех пор, пока не будет подано запасное электропитание.
  • Система АВР должна производить контроль корректного функционирования цепи управления резервным оборудованием.

Критерии необходимости применения устройств АВР

Целесообразность применения устройства АВР обусловлена категорией надежности электроснабжения электроприёмника. Рекомендации по критериям определения категории электроприёмников указаны в ПУЭ п.1.2.18-1.2.21

Электроприёмники разделяются на три категории обеспечения надежности:

Электроприёмники первой категории – в нормальном режиме обеспечиваются электроэнергией от двух независимых взаимно резервирующих источников питания. Перерыв электропитания данных электроприёмников допущен лишь на время переключения АВР. В качестве второго источника питания допускается применение местной генерирующей электростанции.

Электроприёмники второй категории – в нормальном режиме также обеспечиваются электроэнергией от двух независимых взаимно резервирующих источников питания. Перерыв электропитания допущен лишь на время действий обслуживающего персонала.

Электроприёмники третьей категории – в нормальном режиме обеспечиваются электроэнергией от одного источника питания. Время восстановления для данной категории не более 1 суток.

Кроме трех основных категорий для электроприёмников первой категории дополнительно выделяют особую группу и особо сложную группу, для которой кроме двух независимых источников питания предусматривается дополнительные источники питания.

В соответствии с рекомендациями, указанными в ПУЭ, применения АВР целесообразно для потребителей:

  • первой категории электроприёмников;
  • первой особо категории электроприёмников;
  • первой особо сложной категории электроприёмников.
Читать еще:  Какой автомат ставить на кондиционер

Примеры схем АВР

Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.

Схема АВР для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Схема АВР с магнитными пускателями

Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”. Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2. Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.

В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”. Не забываем следить за рабочим током нагрузки и контактов пускателей.

Схема АВр на три ввода

В большинстве своем схема авр на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Если хотите более подробно ознакомиться с заводскими исполнениями схем АВР, то поисковые системы выдают множество pdf файлов различных изготовителей.
