Какие бывают автоматы защиты

Для защиты проводников однофазной сети 220 В есть отключающие устройства однополюсные и двухполюсные. К однополюсным подключается только один проводник — фазный, к двухполюсным и фаза и ноль. Однополюсные автоматы ставят на цепи 220 В внутреннего освещения, на розеточные группы в помещениях с нормальными условиями эксплуатации. Их также ставят на некоторые виды нагрузки в трехфазных сетях, подключая одну из фаз.

Для трехфазных сетей (380 В) есть трех и четырех полюсные. Вот эти автоматы защиты (правильное название автоматический выключатель) ставят на трехфазную нагрузку (духовки, варочные панели и другое оборудование которое работает от сети 380 В).

В помещениях с повышенной влажностью (ванная комната, баня, бассейн и т.д.) ставят двухполюсные автоматические выключатели. Их также рекомендуют устанавливать на мощную технику — на стиральные и посудомоечные машины, бойлеры, духовые шкафы и т.д.

Просто в аварийных ситуациях — при коротком замыкании или пробое изоляции — на нулевой провод может попасть фазное напряжение. Если на линии питания установлен однополюсный аппарат, он отключит фазный провод, а ноль с опасным напряжением так и останется подключенным. А значит, остается вероятность поражения током при прикосновении. То есть, выбор автомата прост — на часть линий ставятся однополюсные выключатели, на часть — двухполюсные. Конкретное количество зависит от состояния сети.

Читать еще:  Автоматический выключатель света с фотодатчиком

Автоматы для однофазной сети

Для трехфазной сети существуют трехполюсные автоматические выключатели. Такой автомат ставится на входе и на потребителях, к которым подводятся все три фазы — электроплита, трехфазная варочная панель, духовой шкаф и т.д. На остальных потребителей ставят двухполюсные автоматы защиты. Они в обязательном порядке должны отключать и фазу и нейтраль.

Пример разводки трехфазной сети — типы автоматов защиты

Выбор номинала автомата защиты от количества подключаемых к нему проводов не зависит.

Что важно знать при подключении электроприборов

Итак, рассчитав примерный номинал требуемого автомата нужно дать разъяснения касательно мощностей. Многие задаются вопросом о том, а можно ли включать сильно мощные электроприборы в обычную розетку, например, такие, как электрокотел.

Согласно правилам ПУЭ, подключение электрокотла мощностью более 3 кВт в обычную розетку недопустимо. Да и каждая розетка обладает своими определёнными характеристиками. Чаще всего домашние розетки идут на 16 ампер, а, следовательно, подключать к ним электроприборы допускается мощностью не более чем в 3,5 кВт.

Поэтому любой, мало-мальски мощный электроприбор, необходимо подсоединять только через отдельный автомат. Причём к автоматическому выключателю подводится именно фазный провод, а не рабочий ноль. Таким образом, зная примерную мощность оборудования, можно легко рассчитать номинал автоматического выключателя.

Подбор номинала автоматического выключателя по сечению провода

Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):

Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.

При любом раскладе следует помнить следующее:

  1. Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
  2. Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Читать еще:  Как рассчитать мощность автомата электрического

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Подготовка к работам

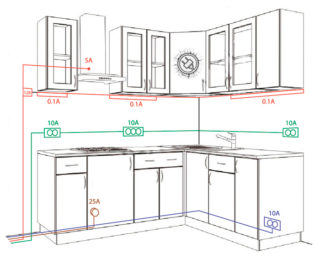

Монтаж электропроводки на кухне – это крайне ответственная процедура, от которой будет зависеть качество работы бытовой техники и безопасность людей внутри помещения. Поэтому начинается она всегда с разработки проекта.

  1. Определяется, какое количество техники будет использоваться в помещении.
  2. Оформляется чертеж, на котором будет отображаться запланированное месторасположение мебели и всех приборов. Там же следует указать, где планируется установить все выключатели и розетки.
  3. Определяется, какой тип сети используется для электроснабжения дома. При подключении к однофазной сети сложно обеспечить работу сразу нескольких мощных приборов, в связи с чем придется ограничиваться в количестве оборудования или включать его по отдельности, чтобы исключить риск перегрузки.

Назначение вводного автомата

Чтобы понять для чего же все-таки нужен «вводной «автомат», кратко разберемся что же такое автоматический выключатель в общем случае и для чего он нужен.

Автоматический защитный выключатель – контактный коммутационный прибор, который способен отключать электрические сети при возникновении внештатной ситуации (перегрузки или короткого замыкания).

Вводной автомат по внешнему виду, механизму работы и конструкции ничем не отличается от обычного защитного устройства, контролирующего какую-либо электрическую линию. Единственное и самое важное отличие – это его номинал, который на определенный (рассчитанный) порядок выше, с учётом селективности, чем у любого линейного защитного выключателя в электрощите.

Читать еще:  Работа авр в автоматическом режиме

Вводной автомат обязательно устанавливают при вводе электрического кабеля в квартиру или частный дом. Он защищает в целом всю электрическую сеть жилого помещения от перегрузки, а также служит для отключения питания на всем объекте (например, для проведения электротехнических и других ремонтных работ). Также он обеспечивает правильную работу подводящего электрокабеля и не позволяет превышать нагрузку, установленную для данного помещения.

Почему не всегда уместно ставить «диф»?

Обычно дифзащита тоже устанавливается по селективному методу:

  • I уровень: ванная комната, детская, остальные розетки;
  • II уровень: ввод;

Как Вы заметили, на ванную и детскую рекомендуется ставить отдельную дифзащиту. Это вызвано тем, что туда требуется ток утечки 10мА, а на остальные комнаты — 30мА. Вода усиливает действие электричества, а детский организм более уязвим, чем взрослый.

Нет смысла ставить отдельное УЗО на каждый потребитель.

Разница в том, что КЗ обычно случаются из-за проблем с проводкой (поврежденные контакты, осыпавшаяся изоляция и прочее) и может возникнуть где угодно: в стене, распределительной коробке, щитке. Причину замыкания сложнее найти, чем утечку, обычно возникающую из-за поломок в бытовой технике.

Определить утечку достаточно просто — отключаете все с розеток, а затем по очереди включаете. Как только выбьет свет, Вы увидите, что стало причиной аварии.

Тем более УЗО (как и «диф») в 5-7 раз дороже автомата — Вы сами можете убедиться в этом — сравнить цены на популярные автоматические выключатели в специализированном интернет-магазине. И если УЗО надумаете ставить на каждій єлектроприбор: на бойлер, на кондиционер и т.д. — Вам придется потратиться. А также потребуется больше щиток, а это дополнительные расходы.

Учитывая, что эффективность от такой системы не увеличится, Вы просто выкинете деньги на ветер. УЗО (дифавтомат) достаточно поставить только на вводе или отдельное на ванную/детскую и общее на все остальное.

Таким образом Вы сделаете сеть безопасной, и в случае аварии быстро найдете и устраните причину.
