Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S.

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный. Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить. Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно.

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S.

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C.

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Выше представлены наглядные схемы подключения УЗИП. Думаю они понятны вам. Если остались вопросы, то жду их в комментариях.

Нет постояннее соединения, чем временная скрутка!

Что такое УЗИП и для чего оно нужно?

УЗИП — это устройство защиты от импульсных перенапряжений, которое обеспечивает защиту электроустановок до 1 кВ. Устройство защищает от перенапряжений в электросети, а также от грозовых воздействий посредством отвода импульсов тока на землю.

УЗИП применяют только в низковольтных силовых распределительных системах. Данное устройство подходит как для промышленных предприятий, так и для жилых строений.

УЗИП бывает двух типов:

• ОПС — ограничитель перенапряжений сети;
• ОИН — ограничитель импульсных напряжений.

Конструкция

Кроме основного элемента — варистора с нелинейными характеристиками, ограничитель перенапряжения отличает специальный корпус из фарфора или полимера. Сам варистор изготавливается в большинстве случаев из вилитовых дисков (из особого керамического состава с основой в виде оксидов цинка со специальными добавками). Диски покрываются изолирующей обмазкой и устанавливаются в корпусе.

В зависимости от условий эксплуатации ограничители перенапряжения могут иметь различные исполнения.

• Для установки на линиях электропередач и защиты оборудования на промышленных объектах.
• Защита от пиковых импульсов бытового оборудования дома или квартиры обеспечивается компактными, с привлекательным дизайном устройствами.

На изображении цифрами обозначены следующие конструктивные элементы:

• 1 — корпус;
• 2 — предохранитель, срабатывающий после прохождения импульса напряжения, с параметрами силы тока короткого замыкания;
• 3 — варисторный модуль, легко сменяемый без отключения базового элемента;
• 4 — индикатор, показывающий текущий ресурс работы устройства;
• 5 — насечки на контактных зажимах, увеличивающие плотность и площадь соприкосновения с целью предотвращения оплавления проводов в результате нагрева.

Подключение в частном доме

Подключение в частном доме может производиться в однофазную и трехфазную сеть. При этом могут для УЗИП схема подключения может быть различной.

Однофазная электрическая схема (TN-S)

На рисунке показан прибор серии Easy9 от Schneider Electric. Следующие проводники подключены: фаза, нулевой проводник и нулевой для защиты. Здесь он устанавливается сразу после включения автомата. Все контакты для подключения на любом приборе указаны. Следовательно, легко определить, где «фаза», а где «ноль». Зеленая отметка на корпусе указывает на хорошее состояние, а красная отметка указывает на неисправность.

УЗИП схема включения TN-S

Предоставленное оборудование относится к классу 2. Одно это устройство не может предотвратить прямые удары молнии. Также рекомендуется защитить оборудование с помощью предохранителя.

Схема включения TN-S с общим УЗО

Схема трехфазного сетевого подключения (TN-S)

На этой схеме также показаны устройство серии Easy9, производимые Schneider Electric, но использовавшиеся в трехфазных сетях. На рисунке показано 4-полюсное устройство с нулевым рабочим проводником.

Существует также 3-полюсный прибор той же серии. Используется в системах заземления TN-C. Нет контактов для подключения нейтрального провода.

Защита от импульсных перенапряжений схема подключения TN-S в трехфазную сеть

Схема трехфазного сетевого подключения (TN-C)

На рисунке показан переход от TN-C к системе заземления TN-C-S, что требуется по современным стандартам. На первом рисунке показан 4-полюсный входной автоматический выключатель, а на втором — 3-полюсный вход.

Четырехполюный разрядник для защиты от перенапряжений схема подключения TN-C

УЗИП — устройство необходимое для полноценной защиты электрического оборудования.

Схема подключения трехполюсного прибора

Конструкция может быть собрана на основе резисторов или использовать метод искровых промежутков. Подключение производится по различным схемам к одно- и трехфазной сети.

Классы УЗИП

Различные модели УЗИП отличаются по типу защищаемого потребителя, месту установки и техническим требованиям. Поэтому их принято разделять на 3 класса.

к содержанию ↑

Устройства защиты от перенапряжений (УЗИП)

Устройства защиты от импульсных перенапряжений (УЗИП) Easy9 являются одним из продуктов в новой линейки защитной и коммутационной аппаратуры Easy9 от признанного лидера на мировом рынке электротехники — компании Schneider-Electric. Наряду с устройствами защиты от импульсных перенапряжений в новую линейку Easy9 входят:

УЗИП Easy9 предназначены для защиты от повреждения грозовым разрядом любых чувствительных к перенапряжению устройств, в частности электронного и IT оборудования: телевизоров, компьютеров, мониторов, принтеров, модемов, бытовых электроприборов с электронными контроллерами, телефонов, факсов, систем охранной сигнализации и т. д.

Устройства защиты от импульсных помех срабатывают за миллиардную долю секунды и надежно защищают оборудование от бросков напряжения, дифференциальных перенапряжений и высокочастотных помех, вызванных ударом молнии или коммутационным перенапряжением. УЗИП применяются во вводно-распределительных устройствах, главных распределительных щитах, местных распределительных щитках, распределительных коробках или непосредственно в оборудовании.

Основные особенности устройств защиты от импульсных перенапряжений Easy9:

Окошко-индикатор состояния работоспособности УЗИП позволяет легко убедиться в полной работоспособности аппарата;

Удобная двухпозиционная защелка делает монтаж/демонтаж УЗИП Easy9 гораздо проще, удобнее и быстрее;

Высокое быстродействие. УЗИП срабатывает за миллиардную секунду.

Функции устройств защиты от импульсных перенапряжений Easy9:

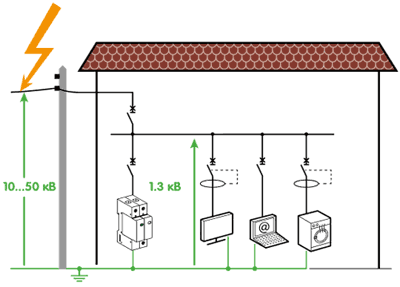

Грозовой разряд вблизи от дома или рядом с воздушной линией электропитания вызывает резкое повышение напряжения питающей сети до 10 или 50 кВ вместо 230 В.

Импульс перенапряжения, длящийся несколько микросекунд, может вывести из строя различные электронные компоненты: запоминающие устройства, процессоры, конденсаторы, дисплеи, телевизоры, компьютеры, мониторы, принтеры, модемы, бытовые электроприборы с электронными контроллерами, телефоны, факсы, системы охранной сигнализации и т. д.

УЗИП ослабляет скачок напряжения до значения, выдерживаемого подключёнными приборами (макс.: 1,3 или 1,5 кВ, см. значения уровня защиты от перенапряжений (Up)).

Длительность этого импульса остающегося напряжения естественным образом ограничено несколькими микросекундами (значение типичной волны, указанное в электротехнических стандартах, составляет 1,2/50 мкс).

Устройство защиты от импульсных помех, установленное в распределительном щите, обеспечивает эффективную защиту всех устройств, расположенных в радиусе до 30 метров.

Технические характеристики устройств защиты от импульсных перенапряжений Easy9:

Выбор устройств защиты от импульсных перенапряжений Easy9:

По количеству полюсов:

Для однофазной сети с системой заземления TT (1) или TN-S (2) необходимо выбрать УЗИП 1 полюс + нейтраль.

Для трехфазной сети с системой заземления TT или TN-S (2) необходимо выбрать УЗИП 3 полюса + нейтраль.

Для трехфазной сети с системой заземления TN-C (3) необходимо выбрать 3-х полюсное УЗИП.

УЗИП устанавливается на вводе распределительного щита и подключается ко всем токоведущим проводникам (все фазы + нейтраль) и к защитному проводу заземления.

По максимальнму току разряда (Iмакс.)

20 кА обеспечивает хорошую защиту при длительном сроке службы для подавляющего большинства видов применения.

УЗИП с максимальным током разряда 40 кА рекомендуется использовать при повышенном уровне риска и в районах с высокой грозовой активностью:

Местность, где бывает более 40 грозовых разрядов на квадратный километр в год (см. карту);

Горная или влажная местность;

Здания и/или линии электропитания, расположенные на плоской безлесной местности.

(1) — TT это система заземления при, которой нейтраль источника питания глухо заземлена, а открытые токопроводящие части оборудования присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.
(2) — TN-S это система заземления при, которой нейтраль источника питания глухо заземлена, а открытые токопроводящие части оборудования присоединены к нейтрали источника питания. Нулевой рабочий (N) и нулевой защитный (PE) проводники работают раздельно по всей системе.
(3) — TN-C это система заземления при, которой нейтраль источника питания глухо заземлена, а открытые токопроводящие части оборудования присоединены к нейтрали источника питания. Нулевой рабочий (N) и нулевой защитный (PE) проводники объединены в одном проводе по всей системе.

Таблица выбора устройств защиты от импульсных перенапряжений Easy9:

Параметр	Значение параметра
Фото
Артикул	EZ9L33620	EZ9L33345	EZ9L33720	EZ9L33745
Число полюсов	1 полюс + нейтраль	3 полюса	3 полюса + нейтраль
Максимальный ток разряда (Iмакс.)	20 кА	20 кА	20 кА	45 кА
Номинальный ток разряда (In)	10 кА	10 кА	10 кА	20 кА
Уровень защиты от перенапряжений (Up)	1,3 кВ	1,3 кВ	1,3 кВ	1,5 кВ
Кол-во модулей Ш=18 мм	2	3	4

Стандарт о защите электроустановок от грозовых и коммутационных перенапряжений ГОСТ Р 50571.20—2000

Установка УЗИП обязательна:

Во всех зданиях с молниеотводами;

Во всех зданиях, электроснабжение которых полностью или частично осуществляется по воздушным линиям и которые расположены в местности, где бывает более 20 часов с грозой в год на квадратный километр. (см. карту).

Схемы подключения устройств защиты от импульсных перенапряжений Easy9:

Сеть: одна фаза
Система заземления: TT или TN-S

Сеть: три фазы
Система заземления: TT или TN-S

Сеть: три фазы
Система заземления: TN-C

УЗИП и схемы его подключения

Чтобы бытовая техника работала долгосрочно и исправно, необходимо качественно подавать электроэнергию на вход каждого устройства. К сожалению, сейчас многие дома хорошо укомплектованы, но владельцы не заботятся о защите своего имущества от внезапных скачков напряжения. Удар молнии может прийти в сеть не только при попадании в сам дом или участок. Она может пробить воздух как раз над линией, подходящей к вашему домовладению. А это означает потерю всех дорогостоящих приборов и бытовой техники одним махом.

Уповать на встроенные стабилизаторы напряжения не стоит, ведь они способны только немного корректировать ток. Если произойдет скачок с показателем в несколько киловольт, то всё дружно выгорит в доли секунды. Особенно опасно так называемое импульсное избыточное напряжение, возникающее в момент грозы. Воздействие оказывается не только на электрическую проводку, но также и на коммутационные каналы. Поэтому лучше всего устанавливать в щиток так называемый УЗИП. Его название расшифровывается как устройство защиты от импульсных перенапряжений.

Ложное мнение

Люди, далекие от электротехники, считают, что это защита на все случаи жизни. Но это не так. От обычного перенапряжения УЗИП никак не поможет. Если напряжение выросло с 220 до 400 вольт, то он не сработает. Ему необходим импульс, резкий скачок. А постепенно эта величина может расти практически бесконечно долго. Поэтому лучше устанавливать в цепь также классический стабилизатор напряжения.

Проблемы с проверяющими органами

УЗИП не разрешено устанавливать перед счетчиком. Считается, что он может стать точкой подключения для воровства электроэнергии. Для этого также имеется собственное решение. Нужно приобрести специальный опечатываемый бокс для устройства, а потом уже вызывать проверку. Они могут поставить свою печать на любую закрываемую коробку. Так можно будет обезопасить от скачка импульсного перенапряжения счетчик. А это очень актуально в загородных домах, деревнях, на дачах. В некоторых районах России приборы учёта можно считать расходным материалом. Поэтому лучше защитить всё своё имущество.

Основные варианты подключения в щитке

Лучше доверить эту задачу профессионалу, потому что ошибка может привести к отсутствию защиты. Технический паспорт изделия обычно содержит простейшую схему, которой нужно следовать для достижения успеха. Способ сильно меняется в зависимости от наличия системы заземления и количества фаз в сети. Рассмотрим всё для однофазного варианта.

Наиболее простая и надежная схема, строго соответствующая всем требованиям, это TN-S. В ней нулевой провод рабочий, а защитный канал подключается отдельно. Они обозначаются как Т и PE соответственно.

Рис. 1 – Схема TN-S

Если говорить о более сложном варианте, то это TN-C-S. Он нужен тогда, когда нейтральный провод и защитный канал объединены в одну оболочку, подключаясь синхронно к распределительному устройству дома. Уже после разделителя начинается сепарация проводников. Но у этой схемы есть один существенный недостаток. Она не работает без заземления. Особенно часто случается так, что владелец надеется на данную схему в условиях старого жилого фонда, но при попадании молнии всё выгорает.

Более простым вариантом является TN-C. Она может использоваться в любой однофазной сети.

Рис. 2 – Схема TN-C

Любой из этих вариантов имеет право на существование, но выбор должен осуществлять профессионал на базе инженерных расчётов. Если не учесть все нюансы, то защита сработает лишь частично. Особенно это касается электроники.

Где приобрести качественный УЗИП

Эти устройства в широком ассортименте представлены в нашем интернет-магазине «ПрофЭлектро». У нас имеются самые лучшие решения для квартир, домов и офисов. Особенно актуальна установка этого оборудования для предотвращения выхода из строя коммутационного компьютерного оборудования. Каждая серверная комната должна быть оснащена целым рядом УЗИП, желательно отдельно на каждый узел. Тогда можно будет избежать больших проблем со сбоями в работе сверхточных систем. Доставка УЗИП возможна в любой город и регион России.

УЗИП — устройство защиты от импульсных перенапряжений

Назначение УЗИП

Устройство защиты от импульсных перенапряжений (УЗИП) — устройство предназначенное для защиты электрической сети и электрооборудования от перенапряжений которые могут быть вызваны прямым или косвенным грозовым воздействием, а так же переходными процессами в самой электросети.

Другими словами УЗИПы выполняют следующие функции:

— Защита от удара молнии электрической сети и оборудования, т.е. защита от перенапряжений вызванных прямыми или косвенными грозовыми воздействиями

— Защита от импульсных перенапряжений вызванных коммутационными переходными процессами в сети, связанных с включением или отключением электрооборудования с большой индуктивной нагрузкой, например силовых или сварочных трансформаторов, мощных электродвигателей и т.д.

— Защита от удаленного короткого замыкания (т.е. от перенапряжения возникшего в результате произошедшего короткого замыкания)

УЗИПы имеют различные названия: ограничитель перенапряжений сети — ОПС (ОПН), ограничитель импульсных напряжений — ОИН, но все они имеют одинаковые функции и принцип работы.

Внешний вид УЗИП:

Принцип работы и устройство защиты УЗИП

Принцип работы УЗИПа основан на применении нелинейных элементов, в качестве которых, как правило, выступают варисторы.

Варистор — это полупроводниковый резистор сопротивление которого имеет нелинейную зависимость от приложенного напряжения.

Ниже представлен график зависимости сопротивления варистора от приложенного к нему напряжения:

Из графика видно, что при повышении напряжения выше определенного значения сопротивление варистора резко снижается.

Как это работает на практике разберем на примере следующей схемы:

На схеме упрощенно представлена однофазная электрическая цепь, в которой через автоматический выключатель подключена нагрузка в виде лампочки, в цепь так же включен УЗИП, с одной стороны он подключен к фазному проводу после автоматического выключателя, с другой — к заземлению.

В нормальном режиме работы напряжение цепи составляет 220 Вольт, при таком напряжении варистор УЗИПа обладает высоким сопротивлением измеряющимся тысячами МегаОм, настолько высокое сопротивление варистора препятствует протеканию тока через УЗИП.

Что же происходит при возникновении в цепи импульса высокого напряжения, например, в результате удара молнии (грозового воздействия).

На схеме видно что при возникновении импульса в цепи резко возрастает напряжение, что в свою очередь вызывает мгновенное, многократное уменьшение сопротивления УЗИПа (сопротивление варистора УЗИПа стремится к нулю), уменьшение сопротивление приводит к тому, что УЗИП начинает проводить электрически ток, закорачивая электрическую цепь на землю, т.е. создавая короткое замыкание которое приводит к срабатыванию автоматического выключателя и отключению цепи. Таким образом ограничитель импульсных перенапряжений защищает электрооборудование от протекания через него импульса высокого напряжения.

Классификация УЗИП

Согласно ГОСТ Р 51992-2011 разработанного на основе международного стандарта МЭК 61643-1-2005 есть следующие классы УЗИП:

УЗИП 1 класс — (так же обозначается как класс B) применяются для защиты от непосредственного грозового воздействия (удара молнии в систему), атмосферных и коммутационных перенапряжений. Устанавливаются на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ). Обязательно должен устанавливаться для отдельно стоящих зданий на открытой местности, зданий подключаемых к воздушной линии, а так же зданий имеющих молниеотвод или находящихся рядом с высокими деревьями, т.е. зданиях с высоким риском оказаться под прямым или косвенным грозовым воздействием. Нормируются импульсным с формой волны 10/350 мкс. Номинальный разрядный ток составляет 30-60 кА.

УЗИП 2 класс — (так же обозначается как класс С) применяются для защиты сети от остатков атмосферных и коммутационных перенапряжений прошедших через УЗИП 1-го класса. Устанавливаются в местных распределительных щитках, например во вводном щитке квартиры или офиса. Нормируются импульсным током с формой волны 8/20 мкс Номинальный разрядный ток составляет 20-40 кА.

УЗИП 3 класс — (так же обозначается как класс D) применяются для защиты электронной аппаратуры от остатков атмосферных и коммутационных перенапряжений, а так же высокочастотных помех прошедших через УЗИП 2-го класса. Устанавливаются в разветвительные коробки, розетки, либо встраивается непосредственно в само оборудование. Примером использования УЗИПа 3-го класса служат сетевые фильтры применяемые для подключения персональных компьютеров. Нормируются импульсным током с формой волны 8/20 мкс. Номинальный разрядный ток составляет 5-10 кА.

Маркировка УЗИП — характеристики

Характеристики УЗИП:

• Номинальное и максимальное напряжение — максимальное рабочее напряжение сети на работу под которым рассчитан УЗИП.
• Частота тока — рабочая частота тока сети на работу при которой рассчитан УЗИП.
• Номинальный разрядный ток (в скобках указана форма волны тока) — импульс тока с формой волны 8/20 микросекунд в килоАмперах (кА), который УЗИП способен пропустить многократно.
• Максимальный разрядный ток (в скобках указана форма волны тока) — максимальный импульс тока с формой волны 8/20 микросекунд в килоАмперах (кА) который УЗИП способен пропустить один раз не выйдя при этом из строя.
• Уровень напряжения защиты — максимальное значение падения напряжения в килоВольтах (кВ) на УЗИПе при протекании через него импульса тока. Данный параметр характеризует способность УЗИПа ограничивать перенапряжение.

Схема подключения УЗИП

Общим условием при подключении УЗИП являетя наличие со стороны питающей сети предохранителя или автоматического выключателя соответствующего нагрузке сети, поэтому все представленные ниже схемы будут включать в себя автоматические выключатели (схему подключения УЗИП в электрощитке смотрите здесь):

Схемы подключения УЗИП (ОПС, ОИН) в однофазную сеть 220В (двухпроводную и трехпроводную):



Схемы подключения УЗИП (ОПС, ОИН) в трехфазную сеть 3800В



Принципиальные схемы подключения УЗИП выглядят следующим образом:



При устройстве многоступенчатой защиты от перенапряжения, т.е. установки УЗИПов 1-го класса в ВРУ здания совместно с УЗИПами 2-го класса в распределительных щитах здания и с УЗИПами 3-го класса, например, в розетках, необходимо соблюдать расстояние между УЗИПами по кабелю не менее 10 метров:
