Как устроен кондиционер (сплит-система)

В основе работы устройства находится способность впитывать в себя тепло при испарении и выводить его при конденсации. Рассмотрим более наглядно, как происходит эта процедура в сплит – системе.

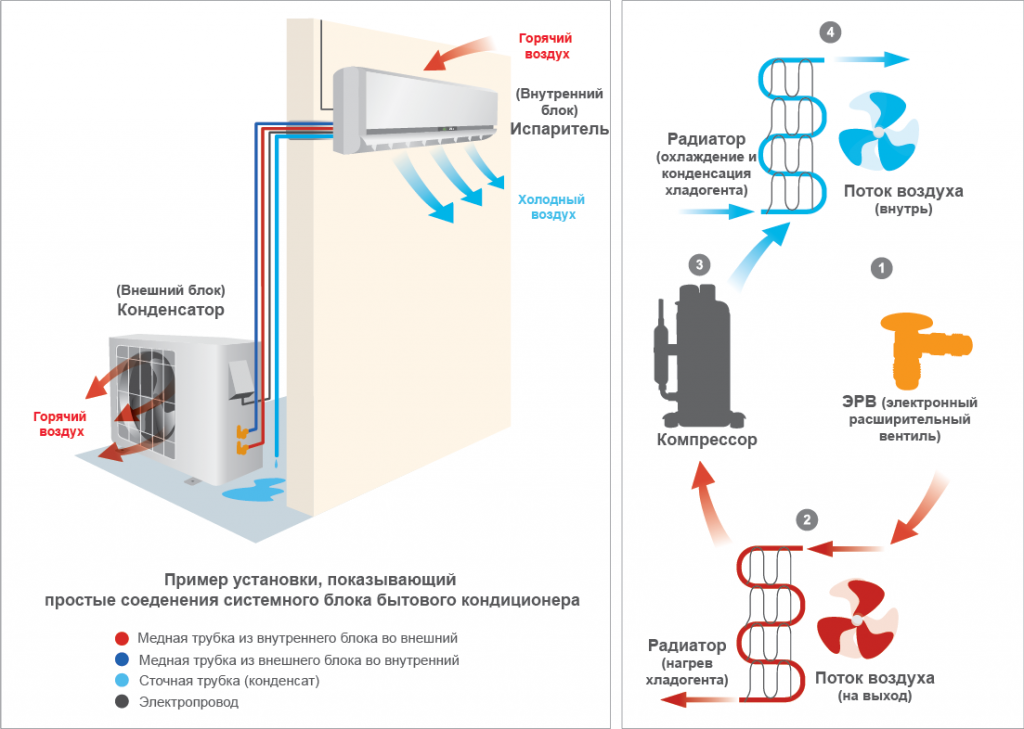

Принципиальная схема кондиционера

Главными составными частями данного агрегата является:

  • Компрессор.
  • Испарительный элемент.
  • Вентиль терморегуляции.
  • Вентиляторы.

Из чего состоит кондиционер? Устройство, схема и принцип работы кондиционера

Из чего состоит кондиционер?

Основные компоненты кондиционера

Печатная плата управления и индикации, датчики температуры, пульт дистанционного управления, фильтры, электродвигатели и крыльчатки вентиляторов, сервисные и 4-х-ходовые клапаны, контакторы и реле, термостаты, конденсаторы — это безусловно основные компоненты кондиционера, узлы и детали, из которых состоит любой кондиционер.

Типы кондиционеров

Устройство кондиционеров различных типов (например, кассетного, канального, потолочного и колонного) приведены в таблице. Как видно, функциональная схема одинакова для всех, отличие вызвано лишь конструктивными особенностями внутренних блоков.

Внутренний блок кондиционера

Передняя панель — пластиковая решетка, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (например, для чистки фильтров и т.п.)

Фильтр грубой очистки — представляет собой пластиковую электростатическую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить, как правило, не реже двух раз в месяц.

Испаритель — в результате продувки через радиатор воздух охлаждается, в нем происходит нагрев холодного фреона и его испарение.

Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали с помощью электродвигателей, управляемых лишь с пульта.

Индикаторная панель (дисплей) — на передней панели кондиционера установлены светодиоды, показывающие не только режим работы кондиционера, но и сигнализирующие о возможных неисправностях.

Фильтр тонкой очистки — бывает различных типов. Как правило, используется угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие дополнительных фильтров не оказывает влияния на работу кондиционера, однако, меняет качество воздуха.

Вентилятор — электродвигатель с турбиной, обеспечивает обдув испарителя и имеет, как правило, несколько скоростей вращения.

Вертикальные жалюзи — для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.

Поддон — расположен под испарителем и служит не только для сбора, но и отвода наружу через дренажный шланг конденсата, образующегося на поверхности холодного испарителя.

Плата управления — блок электроники с центральным микропроцессором, как правило, располагается с правой стороны внутреннего блока. Если компрессор — «сердце» кондиционера, то платы управления (блок электроники) — его мозг.

Штуцерные соединения — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие блоки.

Внутренний блок комплектуется пультом управления для включения кондиционера, а также выбора режима работы и установки пользовательских настроек. Пульт управления может быть не только дистанционным, но и проводным.

Наружный блок кондиционера

Компрессор — бесспорно, сердце кондиционера: он сжимает фреон и поддерживает его движение по холодильному контуру. Подробнее с компрессорами к кондиционерам можно ознакомиться, например, в разделе компрессоры.

Четырехходовой клапан — устанавливается в кондиционерах с тепловым насосом для того, чтобы менять направление движения фреона в режиме обогрева. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.

Плата управления — устанавливается не только в инверторных и мульти-сплит-системах, но и в кондиционерах кассетного или канального типа. В обычных сплит-системах, как правило, всю электронику размещают только во внутреннем блоке.

Вентилятор — создает поток воздуха, обдувающего конденсатор. В моделях небольшой производительности электродвигатель вентилятора имеет только одну скорость вращения. Такой кондиционер может стабильно работать лишь в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса и мощности, рассчитанных на широкий температурный диапазон, а также, во всех полупромышленных кондиционерах электродвигатель вентилятора имеет 2 — 3 фиксированных скорости вращения или же плавную регулировку. Электродвигатели используются вместе с пусковыми и рабочими конденсаторами.

Датчики температуры и давления, реле и контакторы — все это бесспорно важные электронные компоненты кондиционера, на показаниях которых постоен весь алгоритм работы системы.

Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона: продуваемый через конденсатор воздух в результате нагревается.

Фильтр фреоновой системы — устанавливается, как правило, перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет.

Штуцерные соединения — сервисные клапаны — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки, а также манометры.

Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммный разъем, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммный разъем, а штуцерные соединения остаются снаружи.

Схема кондиционера

Так называемая взрыв-схема с обозначением абсолютно всех деталей и узлов, которые подлежат заказу у производителя, как правило, приводятся в сервис-мануалах на каждую конкретную модель. Знание партномера запчасти, безусловно, облегчает ее поиск при заказе у поставщика.

Читать еще:  Где лучше разместить Wifi роутер в квартире?

К примеру, можно посмотреть и скачать вырезки из сервисной инструкции SAMSUNG:
— внутренний блок кондиционера схема
— внешний блок кондиционера схема

Схема циркуляции хладагента

Stop ValveЗапорный клапан
Ambient temperature sensorДатчик температуры окружающей среды
Discharge temperature sensorДатчик температуры нагнетания
C-oil temperature sensorДатчик температуры теплообменника
Indoor heat exchangerТеплообменник внутреннего блока
Indoor unitВнутренний блок
Stop ValveЗапорный клапан
StrainerСетчатый фильтр
Electronic expansion valveЭлектронный расширительный клапан
Outdoor unitНаружный блок
Discharge pressure switchДатчик давления на выходе
4-Way ValveЧетырехходовой клапан
CompressorКомпрессор
AccumulatorСборник жидкости
Suction temperature sensorДатчик температуры на стороне всасывания
C-oil temperature sensorДатчик температуры теплообменника
Ambient temperature sensorДатчик температуры окружающей среды
Outdoor heat exchangerТеплообменник наружного блока
Defrost temperature sensorДатчик температуры размораживания
Электрическая схема сплит-системы

Для поиска и устранения неисправностей инженер безусловно должен уметь читать и понимать электрические функциональные и принципиальные схемы. Однако, не все производители приводят электрические принципиальные схемы в сервис-мануалах. Это может быть вызвано не только требованиями политики конфиденциальности, но и уходом от ремонта на компонентном уровне к замене неисправной платы или узла целиком. Поэтому иногда достаточно определить неисправность на функциональном уровне. К примеру, ниже представлены электрические схемы внутреннего и внешнего блоков сплит-системы DAEWOO DSB-187LH.

Принцип работы кондиционера

Компрессор, конденсатор, дроссель (капиллярная трубка, терморегулирующий аппарат) и испаритель соединены тонкостенными медными трубками и в результате образуют холодильный контур. Внутри контура циркулирует хладагент (скорее всего смесь фреона с небольшим количеством компрессорного масла). В современных кондиционерах прежде всего используются фреоны R22 и R410A.

1 — конденсатор, 2 — терморегулирующий вентиль, 3 — испаритель, 4 — компрессор.

Рассмотрим процесс работы кондиционера, использующего, например, фреон R22. На вход компрессора из испарителя поступает газообразный хладагент под низким давлением в 3—5 атмосфер и температурой от +10 до +20 °C. Компрессор кондиционера сжимает хладагент до давления 15—25 атмосфер, в результате чего хладагент нагревается до +70—90 °C, после чего он поступает в конденсатор.

Благодаря интенсивному обдуву конденсатора, хладагент остывает и вследствие чего переходит из газообразной фазы в жидкую с выделением дополнительного тепла: воздух, проходящий через конденсатор, нагревается. В результате на выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10—20 °C выше температуры атмосферного (наружного) воздуха. Из конденсатора тёплый хладагент попадает в терморегулирующий вентиль, который в простейшем случае представляет собой капилляр (как правило, длинную тонкую медную трубку, свитую в спираль). На выходе терморегулирующего вентиля давление и температура хладагента существенно понижаются, часть хладагента при этом может испариться.

После дросселирующего устройства (капиллярной трубки или ТРВ) смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла. То есть, воздух, проходящий через испаритель, остывает и далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется.

Подробное описание принципа работы системы кондиционирования на примере оконного кондиционера. На видео показано не только устройство кондиционера, но и описаны основные процессы протекающие в холодильном контуре, а также принцип фазового перехода хладагента.

Этот процесс лежит в основе работы любого кондиционера, причем, он не зависит от его типа, модели или производителя.

Внешняя часть кондиционера

Внешний блок устройства устанавливается снаружи помещения и включает следующие узлы:

  1. Вентилятор. Его задача заключается в охлаждении конденсатора;
  2. Конденсатор. Иными словами, это радиатор, который необходим для остужения и конденсации жидкости фреон. Воздушный поток, усваивающийся около конденсатора, подогревается, после чего выходит наружу;
  3. Компрессор. Необходим для сжатия хладагента, а также он поддерживает его прохождение по холодильному конуру;
  4. В современных инверторных кондиционерах имеется плата управления. Помимо нее, этот тип оборудования содержит множество других элементов электроники;
  5. Некоторые модели оборудования, которые располагают функцией подогрева, имеют встроенный четырехходовый клапан. При работе оборудования в режиме на обогрев, клапан способен менять направление движения рабочей жидкости (фреона). В этот самый момент внутренняя и внешняя часть оборудования как бы меняются местами друг с другом и выполняют не свою работу;
  6. Штуцерные соединения. Они предназначены для подсоединения медных трубок, которые связывают между собой внутреннюю и внешнюю части оборудования;
  7. Фильтр, расположенный на выходе компрессора, необходим для защиты фреона и компрессора от частичек пыли и грязи, которые могут осесть в системе во время монтажных работ;
  8. Защитная основа (или крышка), которая предназначена для защиты штуцерных соединений. Помимо того, они закрывают электрические разъемы устройства.

Особенности устройства кондиционера

Кондиционеры имеют в оснащении ряд элементов, обеспечивающих функциональность прибора. Рассмотрим составные части современных сплит-систем.

Внешний блок

Внешний модуль устанавливается с уличной стороны помещения. В этом блоке находится несколько важных составляющих.

Что входит во внешний модуль:

  1. Компрессор – сжимает фреон и задает хладагенту определенное движение по контуру.
  2. Конденсатор – преобразует хладагент в жидкое состояние.
  3. Испаритель – преобразует фреон из водянистого состояния в газообразное.
  4. Вентиль терморегуляции – снижает напор хладагента.
  5. Вентилятор – обеспечивает интенсивный теплообмен.
  6. Фильтры – защищают контур прибора от проникновения пыли, грязи и других чужеродных частиц.
Читать еще:  Декор углов стен в квартире

Внутренний блок

Вторая составная часть сплит-системы – внутренний блок, устанавливаемый внутри помещения, который и обеспечивает распространение охлажденных потоков воздуха.

Составляющие внутреннего блока:

  1. Испаритель (радиатор). Он сильно охлаждается фреоном. Через радиатор прогоняется воздух, который моментально становится холодным.
  2. Вентилятор – обеспечивает циркуляцию охлажденного воздуха в помещении.
  3. Фильтр грубой очистки, задерживающий грубую пыль.
  4. Дополнительные фильтры, в зависимости от модели оборудования, выполняющие очистку воздуха от различных частиц, запахов и т. д. Это могут быть фильтры антибактериального, угольного и электростатического типа.
  5. Жалюзи для регулировки направления воздушного потока.
  6. Индикатор на панели показывает режим работы кондиционера.
  7. Командный блок – панель управления прибором.
  8. Ванночка-дренаж, где собирается конденсат, пыль и другие посторонние частицы.

Кроме этого, кондиционеры оснащены передней панелью, через которую внутрь поступает воздух, штуцерными соединениями и мотором вентилятора, обеспечивающим вращение крыльчатки.

Принцип работы и схема кондиционера

Все элементы кондиционера – единая система, соединенная медными трубками, образующими холодильный контур. Принцип работы основан на замкнутом цикле. Рассмотрим, как работает обычный кондиционер.

Принцип работы:

  1. Газообразный фреон поступает в компрессор, где эта субстанция достигает давления 15-25 атм, одновременно повышается температура до +70-90 0 .
  2. Под действием давления охлаждающий хладагент движется к конденсатору, где происходит его обдувание вентилятором и остывание. Далее он превращается в жидкость и выделяет тепловую энергию. Нагревается выходящий из конденсатора воздух. Охлаждающая жидкость выходит из теплообменника. Ее температура на 10-20 0 превышает температуру окружающего воздуха.
  3. В медном дросселе, выполненном в виде спирали, давление и температура фреона снижается и происходит его частичное испарение.
  4. Парообразная и жидкая фракция хладагента поступает в испаритель, который превращает фреон в газообразную форму и поглощает тепло.
  5. Вентилятор прогоняет воздух через испаритель, охлаждает его и подает в помещение.
  6. Фреон вновь засасывается компрессором. Процесс охлаждения воздуха повторяется.

Работа на охлаждение

Охлаждение воздуха – основная функция кондиционеров. Пользователь самостоятельно устанавливает оптимальные параметры температуры воздуха в помещении для обеспечения комфортного микроклимата. При повышении температуры воздуха выше заданных параметров прибор автоматически включается.

Рабочий диапазон климатического оборудования на охлаждение +1-30 0 .

Работа на обогрев

В режиме обогрева функционируют некоторые модели двухконтурных сплит-систем. Они выполняют нагрев воздуха до температуры, установленной пользователем. Нагретый воздух равномерно распределяется по помещению. Производительность работы невысокая, поэтому это оборудование нельзя применять в качестве основного источника обогрева.

Изучив особенности устройства кондиционера, принцип работы и его возможности, можно выбрать наиболее подходящий вариант для установки. Это также позволит правильно эксплуатировать климатическое оборудование, обеспечивая комфортный микроклимат в помещении в любую погоду.

Детализированная схема работы кондиционера

Теперь, когда вы знаете основные элементы, можно рассмотреть более подробно схему работы данной системы. Итак, при активации режима охлаждения с пульта управления в системе включается компрессор. Он нагнетает давление и гонит газ через радиатор. Пройдя радиатор (в наружном блоке), газ становится жидким и горячим (если помните, при конденсации он выделяет теплоту).

Теперь горячий жидкий фреон (который до радиатора был газом) поступает на терморегулирующий вентиль, где давление фреона понижается. В результате этого происходит испарение фреона, и на испаритель поступает газожидкостная холодная смесь (фреон становится холодным при испарении). Испаритель охлаждается, и вентилятор сдувает с него холод в помещение. Затем газообразный фреон снова попадает в конденсатор, и на этом этапе круг замыкается.

Эта принципиальная схема кондиционера справедлива для всех типов. Вне зависимости от модели, мощности и функционала системы все кондиционеры построены именно по такому принципу, включая автомобильные, промышленные и бытовые.

Принцип работы и устройство кондиционера

Вы удивитесь, но кондиционер работает очень просто. Для сравнения: достаточно капнуть на кожу воду, пока она испаряется, вы ощущаете холод. Принцип устройства бытового кондиционера такой же: хладогент, циркулируя, охлаждается и нагревается. Разбираемся, как работает кондиционер в квартире, что такое сплит-система и из чего она состоит.

Кондиционер иначе называется сплит-системой (от англ. split — разделение). Он состоит из двух блоков: наружного и внутреннего. Первый крепится на стене со стороны улицы, второй — в помещении. Вместе они составляют замкнутую систему движения хладагента — рабочего вещества кондиционера.

Внешний и внутренний блок сплит-системы (кондиционера)

Основные узлы кондиционера

компрессор. Сжимает хладагент, который в процессе сжатия нагревается, и поддерживает его движение по холодильному контуру;

конденсатор. Радиатор, находящийся в наружном блоке. В нём газообразный фреон,охлаждаясь за счет обдува уличным воздухом, конденсируется до жидкого состояния;

дросселирующее устройство. Понижает давление, уменьшая температуру хладагента;

испаритель. Радиатор, находящийся во внутреннем блоке. Противоположен по принципу действия конденсатору: в нем фреон при повышении температуры испаряется;

вентиляторы. Обеспечивают теплообмен внутреннего и внешнего блоков кондиционера с окружающей средой;

медные трубки, по которым циркулирует хладагент.

Читать еще:  Вставки из стеклянных блоков в квартире

Устройство наружного блока

Наружная часть кондиционера размещается на стене со стороны улицы. Это позволяет обеспечить отведение тепла из помещения и снизить уровень шума в нем. Наружный блок состоит из нескольких базовых частей:

вентилятор. В простых моделях имеет одну скорость вращения. Дорогие варианты предполагают несколько скоростей либо плавную регулировку;

конденсатор. В домашних кондиционерах используются конденсаторы воздушного охлаждения;

компрессор. Встречаются классические роторные и двухроторные. Вторые отличаются практически полным отсутствием вибраций.;

дросселирующее устройство. В домашних кондиционерах имеет вид капиллярной трубки или электронного расширительного вентиля;

плата управления. Во внешнем модуле встречается лишь на инверторных кондиционерах.

Устройство внутреннего блока

Внутренний блок — часть сплит-системы, которая располагается в комнате. В него входят:

декоративная передняя панель корпуса. За ней скрываются воздушные фильтры и испаритель (теплообменник).

фильтр грубой очистки. Сетка, которая ловит на входе во внутренний блок крупные частицы: шерсть, волосы, пыль;

фильтры тонкой очистки;

вентилятор. В отличие от вентилятора наружного блока, как правило, имеет несколько скоростей;

испаритель. Представляет собой медную трубку с алюминиевым оребрением;

горизонтальные жалюзи. Подвижные элементы блока, которыми можно управлять при помощи пульта. Они направляют поток воздуха в нужную сторону по вертикали;

вертикальные жалюзи. Почти во всех бытовых сплит-системах их можно регулировать лишь вручную. Направляют воздушный поток по горизонтали;

блок управления. В защищенном пластиковом боксе установлена плата управления, к которой подключены пусковые элементы двигателей и датчиков;

индикаторная панель. Располагается на передней панели кондиционера и демонстрирует состояние работы оборудования;

дренажная ванночка. Лоток, в который стекает конденсат с поверхности теплообменника. Затем конденсат отводится в канализацию или на улицу по дренажной трубке.

Внутренних блоков в квартире можно установить несколько. При этом они могут быть подключены к одному наружному блоку.

Принцип работы кондиционера

Основа процесса — особенность жидкостей поглощать тепло при испарении и отдавать его при конденсации. В кондиционере циркулирует хладагент, который в зависимости от температуры и давления меняет агрегатное состояние, то есть становится то газом, то жидкостью.

Четыре базовых узла – компрессор, конденсатор, дросселирующее устройство и испаритель – объединены между собой трубками, создающими холодильный контур, внутри которого движется хладагент.

Принцип работы кондиционера

Из испарителя в компрессор поступает газообразный хладагент с низкой температурой. В компрессоре производится сжатие газа, одновременно повышаются и давление, и температура газообразного хладагента. Далее горячий хладагент под большим давлением поступает в конденсатор.

В конденсаторе газ остывает, т.к. обдувается потоком более холодного воздуха и превращается в жидкость, отдавая тепло. А выходящий из конденсатора воздух нагревается за счет тепла, отданного сжатым хладагентом.

Далее хладагент поступает в дросселирующее устройство. На этом участке он несколько теплее атмосферного воздуха, находится в жидком состоянии и под высоким давлением. В процессе прохождения через дросселирующее устройство давление хладагента резко снижается. Это сопровождается понижением его температуры.

В завершении цикла хладагент возвращается в испаритель, где на него воздействует комнатный воздух. Хладагент вновь становится газом, забирая тепло из комнаты. И такой цикл повторяется до тех пор, пока кондиционер включен.

Как избежать поломок?

Пожалуй, одна из самых сложных проблем при работе сплит-системы – это не успевший перейти в газ хладагент. Из испарителя жидкость попадает на вход компрессора, а поскольку жидкость – несжимаемое вещество, происходит гидроудар. Основная причина поломки – в загрязнении фильтров внутреннего блока, засорении тополиным пухом поверхности конденсатора внешнего блока. Поэтому нужна профилактика: регулярная очистка и плановые осмотры специалистом.

Если соблюдать простые правила, сплит-система прослужит долгие годы, обеспечивая надежное и безупречное кондиционирование воздуха.

Принцип действия

Рассмотрим, как работает кондиционер, принцип действия которого основан на изменении фазового состояния носителя, достигаемого за счет охлаждения теплообменника и последующего пропускания воздуха с улицы через него.

Процесс кондиционирования воздуха включает в себя несколько этапов, среди которых специалисты выделяют:

  1. Подачу рабочего вещества, находящегося под низким давлением 3–5 бар в газообразном состоянии и имеющего температуру от +10 до +20 °C из внешнего блока через фильтр в компрессор.
  2. Сжатие в компрессоре, при котором давление фреона возрастает до 15–25 бар, что закономерно ведет к увеличению температуры вещества до +70—90 °C.
  3. Подачу хладагента в охлаждаемый при помощи воздуха, подаваемого вентилятором конденсатор, в результате чего при взаимодействии с охлажденными поверхностями теплообменника происходит переход рабочей среды в жидкое состояние.
  4. Прохождение находящегося под высоким давлением хладагента через медную трубку, выполненную в виде спирали. После терморегулирующего вентиля рабочее вещество имеет низкое давление и температуру, этот этап необходим для понижения температуры кипения хладагента, которое вместе с испарением частично наблюдается в самом дросселирующем устройстве.
  5. Поступление фреона, имеющего низкое давление и температуру в испаритель-теплообменник. В нем впитывая теплый воздух из помещения, хладагент переходит из жидкой формы в газообразную фазу, попутно отдавая холодный воздух, направляемый вентилятором в комнату.

Описанный цикл завершается тем, что фреон в форме газа, имеющего низкое давление, подается к входному патрубку компрессора и процесс повторяется.
