Как правильно установить радиатор отопления в квартире

Как правильно установить радиатор отопления в квартире

Владельцы квартир и загородных домов в последнее время предпочитают самостоятельно заниматься установкой отопительных приборов. Это связано с экономией средств на тех видах работ, которые просты в исполнении. Замену радиаторов целесообразно выполнять при отключенной системе отопления. Инструкция по установке батарей рассмотрена далее в статье.

Разметка для крепления

Стандартным местом размещения радиатора считается простенок под оконным проёмом. Согласно СНиП 3.05.01–85 (п. 3.23) батарея со стороны стояка не должна выходить за границу оконного проёма, а совпадение их осей не обязательно. Но чтобы батарея смотрелась в интерьере гармонично, она должна располагаться симметрично относительно вертикальной оси проёма. Поэтому сначала по уровню отбивают эту ось.

Второй шаг — отбивка горизонтального уровня положения батареи и обеспечение соосности при подключении подводок к футоркам.

Но тут есть одна особенность — горизонтальные каналы радиатора должны быть сориентированы строго по уровню, а трубы прямой и обратной подачи должны иметь небольшой уклон относительно хода теплоносителя. Эти углы нужны для уменьшения силы сопротивления потоку и для снижения риска завоздушивания батареи. Значение уклона очень небольшое — 5–10 мм на длину подводки более 50 см (СНиП 3.

Само же положение радиаторов должно обеспечивать выполнение следующих условий:

  • расстояние от пола — более 6 см;
  • расстояние от подоконника — более 5 см;
  • расстояние от стены — более 2,5 см.

В процессе монтажа батарей в квартире обязательно понадобятся краны. Они могут быть шаровыми или запорными, второй вариант позволяет регулировать теплоотдачу. Краны располагают на входе трубопровода в радиатор и на его выходе. Шаровые краны позволяют отключить батарею от общей системы на случай экстренного ремонта или замены во время отопительного сезона. В этом случае подача теплоносителя в батарею прекращается без ущерба для работы всей системы. Шаровые краны имеют сравнительно невысокую цену, что дает им большое преимущество перед аналогичными устройствами. Однако с их помощью невозможно регулировать теплоотдачу прибора отопления, что служит отрицательной характеристикой устройства.

Запорные регулирующие краны перекрывают подачу воды в радиатор в экстренных случаях, и одновременно позволяют изменять интенсивность потока теплоносителя. Кроме того такие устройства выглядят привлекательнее и имеют две конфигурации, прямую и угловую. Это дает возможность сделать обвязку более аккуратной. Но стоит учитывать, что стоимость запорных регулирующих кранов на несколько пунктов выше цены шаровых кранов.

В некоторых случаях при использовании шаровых кранов устанавливают терморегуляторы. Они могут быть электронными, автоматическими и механическими. С помощью этого устройства можно изменить теплоотдачу батареи. Но следует помнить, что эти устройства способны только уменьшить поток, следовательно, на плохо греющих радиаторах такое устройство ставить не нужно.

Замена радиаторов отопления

Приступаем к самому ответственному этапу работ. Рассмотрим подробную пошаговую инструкцию по замене батарей.

  • Выбор новых радиаторов – первое, что необходимо сделать. Важно помнить, что выбор батареи производится не только по внешнему виду, вписывающемуся в интерьер помещения. Существуют технические показатели давления в системе отопления и химического состава теплоносителя, выбирать радиатор необходимо, учитывая эти особенности. Уже много лет остаются популярны чугунные батареи, как оптимальное соотношение качества и цены. Кроме того, имеется выбор между стальными, алюминиевыми и биметрическими радиаторами.
  • Процесс снятия старых батарей зависит от плана работ. Если в планах замена только батарей, то скрутите резьбовые соединения радиаторов, либо воспользуйтесь шлифмашинкой, еслирезьба сбита и непригодна к работе. Если же вместе с радиаторами принято решение о замене труб отопления на более современные – срежьте всю конструкцию на расстоянии 15-20 см от пола и потолка.
  • Подготовьте основание, перенеся на стену разметку. Очертите предполагаемое расположение батареи, просверлите отверстия для удерживающих кронштейнов. Воспользуйтесь уровнем, чтобы проверить ровность горизонтальных и вертикальных линий. На этом этапе можно увеличить теплоотдачу радиатора путем приклеивания к стене фольгированного материала по всей площади батареи.
  • Монтаж радиаторов отопления производят в несколько этапов. Сначала на окончания труб нарезается резьба, на которую при помощи пакли и уплотнителя-герметика устанавливается кронштейн для регулировки подачи теплоносителя. На кронштейны повесьте батарею и соедините ее с трубами, используя те же материалы в работе.
Читать еще:  Объединение двух квартир в одну жилищный Кодекс

Монтаж радиаторов отопления своими руками – дело ответственное. Если вы не обладаете необходимыми знаниями и навыками, обратитесь за помощью к специалистам.

Как соединить два радиатора отопления между собой

Существует две схемы подключения:

  • Однотрубная. При данном методе, отсутствует необходимость во второй трубе, что экономит расходы, однако используя данную схему каждый следующий радиатор будет греть все слабее, его температура будет меньше на пять градусов.
  • Двухтрубная. В данном случае по трубе подачи вода поступает в каждый отдельный радиатор, а из него выходит отдельный патрубок, ведущий воду обратно на нагрев.

Выделяют три типа соединения радиатора отопления с трубами: односторонняя, диагональная и нижняя. Каждая из данных схем имеет свои достоинства и недостатки.

  • Односторонняя (боковая) – это схема, при которой путь, по которому вода поступает, и труба отвода подключается к одной и той же секции радиатора. Т.е. подача воды происходит в верхнюю часть батареи, а отвод производится из нижней, с одной и той же стороны.
  • Нижняя схема используется в тех случаях, когда труба подачи и отвода находятся близко к полу. Подключение производится с противоположных сторон снизу.
  • Диагональная, или как её еще называют «перекрестная» является самой энергоэкономичной, так как потери тепла сводятся к минимуму. При данном методе горячая вода подводится к верхней части радиатора, а отводящая труба – к нижней части с противоположной стороны.

В заключении хочется сказать, что обустройство своего дома дело важное и к нему нужно относиться с максимальной серьезностью, не использовать дешевые материалы и не экономить на действительно важных вещах.

Общие правила самостоятельной установки батарей

Применимы ко всем батареям, независимо от разновидности:

  • обязательно производится расчёт количества теплоносителя, которое способна вместить батарея;
  • вода в отопительной системе перекрывается, затем с помощью насоса трубы продувают;
  • обязательно наличие динамометрических ключей;
Читать еще:  Какое давление в газовой трубе в квартире?

Внимание! Проводить затягивание и закрепления деталей на собственное усмотрение недопустимо! Циркулирующая жидкость находится под давлением, поэтому неправильное закрепление деталей приводит к неприятным последствиям.

  • изначально продумывается и выбирается походящий вариант подключения батарей;
  • радиаторы монтируются под определённым углом для предотвращения накапливания в них воздушных масс, в противном случае их придётся выводить через воздухоотводчик;
  • в частных домах рекомендуются к использованию трубы из металлопластика, в квартирах ― из металла;
  • защитную плёнку с новых отопительных приборов снимают только после окончания монтажа.

Монтаж. Рекомендации специалистов

Принцип установки одинаков для всех разновидностей радиаторов:

  • Перед монтажом зимой необходимо получить разрешение от эксплуатационной службы. Обычно в отопительный период проводить замену радиаторов не разрешается, однако, в случае поломки проблем с этим возникнуть не должно. Особенно если в помещении держится очень низкая температура. Служба приостановит работу стояка отопления примерно на полдня, что вполне достаточно для полноценного монтажа батарей.
  • Процедуру можно начинать после отключения стояка и открытия сливного крана, находящегося в подвале. Подводки трубы оснастите шаровыми кранами, а новый радиатор – футорными гайками.

Оснащаем батарею футорными гайками

  • Теперь переходим к кранам и наматываем уплотнитель на резьбовые соединения. Очень важно, чтобы все соединения вышли надежными, поэтому мастера рекомендуют использовать паклю. Первым делом, резьбу необходимо хорошенько прокрасить (можно взять любую краску, только не используйте водоэмульсионную), а после покраски намотать паклю на резьбу. Необходимо наматывать паклю туго, направление — по часовой стрелке; намотка должна идти от края резьбового соединения и быть в форме конуса. Намотанную паклю также обильно прокрасьте.

Наматываем уплотнитель на резьбу кранов

  • Следующий шаг — накрутка крана. Важный момент данного этапа — после закрутки на трубопроводе не должно остаться резьбы. Лишнюю паклю обязательно пропитайте краской. Если все сделано правильно, в будущем соединение не будет давать течь.
  • На каждой стороне радиатора находится по два резьбовых соединения, позволяющих подключаться к отопительной системе. Именно в них следует вкрутить футорки. Будьте внимательны, на каждой стороне соединения разные, поэтому здесь легко запутаться. На одну сторону радиатора ставим футорные гайки, имеющие левую резьбу, на противоположную сторону – имеющие правую резьбу. Чаще всего футорные гайки ставятся на паронитовые либо резиновые уплотнители. Можно сделать проще: купить специальный комплект гаек с проходной резьбой, который позволит установить прибор отопления в любом положении.
Читать еще:  Декорирование арки в квартире своими руками

Комплект гаек с проходной резьбой

  • Далее займемся приготовлением дополнительных деталей для гаек. В местах подключения радиатора к трубам поставьте ответные части от «американок» (их надо свинтить с крана). На противоположной стороне в верхней части разместите кран Маевского, в нижней части поставьте заглушку.
  • Теперь батарея готова к монтажу. Поднимите радиатор, и соедините кран с «американкой».

Подготовка батареи к монтажу

  • Чтобы дальнейшая установка была более безопасной, обязательно подложите какой-нибудь твердый предмет под батарею (хорошо подойдет кирпич). Это позволит избежать падения прибора.
  • Отметьте места, куда будут ставиться кронштейны (в количестве 4 штук). Разметку необходимо производить с помощью строительного уровня – так радиатор закрепится в прямом положении. Затем снимите радиатор, чтобы просверлить отверстия для размещения крюков.

Монтаж кронштейнов под батарею отопления

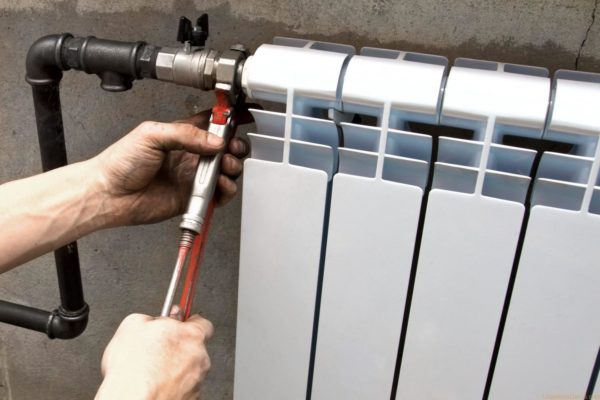

  • После установки кронштейнов, на них можно вешать новую батарею. Чтобы крепко затянуть разъемные гайки воспользуйтесь разводным ключом.

Затягиваем гайки разводным ключом
