Как сделать заземление в частном доме, на даче

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Электрооборудование, свет, освещение

Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

Для чего необходимо защитное заземление

В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт). При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю.

Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.

Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.

Модульные системы заземления

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

У готовых модульных систем заземления есть несколько существенных преимуществ:

• Путем соединения вертикальных элементов можно осуществить заглубление на 50 м;
• Стержни не сильно поддаются коррозии благодаря медному напылению и нержавеющей стали;
• Не требуются сварочные работы;
• Обустройство может сэкономить площадь, т.к. всю систему можно оборудовать на 1 м2;
• Для монтажа не требуется специальное оборудование;
• Долговечные.

Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления.

Как произвести расчет заземления

Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными. Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом.

Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления.

Первым делом определяем сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно брать из таблицы.

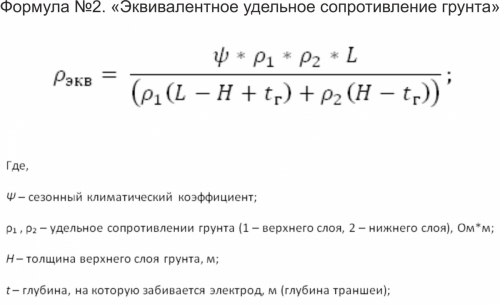

Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле:

Значение сезонного климатического коэффициента можно брать из таблицы:

Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:

Находим сопротивление растекания горизонт. заземлителя:

Длину заземлителя находим по таким формулам:

Теперь можно рассчитать сопротивление электродов:

Окончательное количество электродов:

Коэффициент спроса можно узнать из таблицы:

Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м.

Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу.

Как сделать заземление в частном доме своими руками

Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение.

Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника:

• Первым делом выбираем удобное место. Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 – 0,7 м. Длина каждой линии такая, как мы определили в ходе расчетов (длина горизонтального заземлителя).
• От одного из углов (любого) копаем траншею, ведущую к силовому щитку возле дома.
• Вертикальные заземлители – электроды вбиваем в вершины треугольника. Можно использовать стальной уголок 50*50 или любой другой стержневой металлопрокат. Для удобства забивания в грунт конец стержня заостряем болгаркой. Если грунт слишком твердый, чтобы забивать в него электроды, тогда бурим скважины.
• Стержни заглубляем так, чтобы их верхушка торчала из земли. Если нам пришлось бурить скважины, то вставляя в них электроды, засыпаем их грунтом вперемешку с солью.
• Стальную полосу (минимум 40*5 мм) привариваем к стержням таким образом, чтобы образовался треугольник. Одну полосу ведем по траншее к силовому шкафу.
• В частный дом заземление заводим через щиток. Для этого полосу присоединяем к проводу заземления или непосредственно силовому щитку болтом 10 мм. Болт в обязательном порядке привариваем к полосе.

• Следующий этап – проверка заземления. Для этого потребуется прибор «Омметр», стоит он немало. Ради того, чтобы раз – два за всю жизнь проверить сопротивление, покупать его накладно. Поэтому приглашаем для проверки сопротивления контура специалистов из энергоуправления. Помимо того, что они произведут замеры, также заполнят паспорт контура заземления. Если показатели сопротивления соответствуют норме, тогда можно закапывать контур. Если же нет – тогда вбиваем дополнительные электроды.
• Засыпаем траншею. Используем для этого однородный грунт без примесей щебня или строительного мусора.

Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается.

Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром.

Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью.

Как правильно выполнять заземление

Согласно положениям ПУЭ способ заземления для осветительных приборов зависит от характеристик сетей наружного освещения. При организации защитного заземления для линий с изолированной нейтралью тросы и металлические опоры подсоединяют к заземлителю. Если выполняется заземление сетей с заземленной нейтралью, то несущие металлические конструкции подключают к проводнику PEN.

Заземление металлических опор освещения действует следующим образом:

1. При повреждении изоляции проводов наблюдается стекание электрического тока на землю.
2. Благодаря заземляющим устройствам в области растекания рядом с неисправной опорой распределяются напряжения, которые не представляют опасность для человека.

При повреждении изоляции проводов наблюдается стекание электрического тока на землю. Благодаря заземляющим устройствам в области растекания рядом с неисправной опорой распределяются напряжения, которые не представляют опасность для человека. На величину показателей электрического потенциала влияют расположение заземлителей и сопротивление грунта.

Заземлители, которые применяют для заземления стальных опор освещения, представляют собой специальные элементы из металла. Они заглубляются в земле и в зависимости от исполнения бывают:

• в виде стальных пластин;
• в форме металлических прутков.

Стержни, которые выполняют функции заземлителей, забивают в грунт вертикально, причем глубина составляет до 3 м. При этом расстояние от основания почвы до верхней части элементов для заземления металлических опор освещения должно составлять 0,5 м. Горизонтальные заземлители в виде пластин устанавливают аналогичным образом.

Вертикальные стержни используют для заземления уличного освещения в тех случаях, когда проводимость верхних слоев почвы выше, чем нижних. Они обеспечивают лучший отвод тока при попадании молнии в опоры для наружного освещения. На скальных и каменистых грунтах опоры лучше заземлять с помощью горизонтальных элементов.

Диаметр заземляющих проводников, которые применяют для подсоединения заземлителей, зависит от параметров грунта и должен составлять не менее 6 мм. Во влажных почвах необходимо заземлять металлические опоры освещения, используя заземлители большего сечения.

При выполнении заземления металлических опор освещения для фиксации заземляющих проводников и заземлителей применяют сварку, а место крепежа окрашивают лакокрасочным составом. Нанесение краски на соединения заземлителей и заземляющих проводников препятствует появлению коррозии и защищает металл от разрушений.

Правила и требования к контуру заземления

Для того чтобы контур заземления работал эффективно, он должен соответствовать определенным правилам:

1. Внешний контур должен располагаться на расстоянии не менее 1 м и не более 10 м от дома. Оптимальное расстояние 2-4 м от фундамента.
2. Заглубление электродов выбирается в пределах 2-3 м. На поверхности оставляется часть штыря длиной 20-25 см для соединения полосой.
3. От вводного щита до контура прокладывается шина сечением не менее 16 кв. мм.
4. Увязка электродов между собой обеспечивается только методом сварки. В щите соединение может производиться болтами.
5. Общее сопротивление системы не должно превышать 4 Ом для 380 В и 8 Ом для 220 В.

Внешний контур заземления располагается в земле, что предполагает повышенные требования к его конструкции. Он должен располагаться ниже уровня промерзания грунта, т.к. вспучивание почвы будет выталкивать электроды. В процессе эксплуатации коррозия не должна разрушать металл и чрезмерно увеличивать его электрическое сопротивление. Прочность стержней должна позволять вбивать их в твердый грунт.

Подключение в электрощите при наличии в доме контура заземления.

Электропитание в частных домах осуществляется, как правило, воздушными линиями с системой заземления TN-C. Нейтраль источника питания заземлена в такой системе, а однофазный провод L и совмещенный нулевой защитный, а также рабочий провод PEN — подходят к дому.

После проведения монтажа собственного контура заземления в доме, необходимо его подключение произвести к электроустановкам дома. Двумя способами это можно сделать:

1.Выполнить переделку системы TN-C на систему заземления TN-C-S.

2. Произвести подключение дома к контуру заземления по системе ТТ.

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

Вариант 1 Меняем проводку в квартире на трехжильную L, N, PE, но PE никуда не подключаем. В будущем, когда будет сделано общедомовое заземление, можно будет подключиться. На группы розеток обязательно устанавливаем УЗО на случай попадания фазы на корпус в пределах квартиры. Абсолютной защиты они не гарантируют. Но при повреждении бытовой техники УЗО обесточит линию и не позволит току достичь опасной величины.

Вариант 2 Договариваемся с соседями и управляющей компанией и делаем отдельный контур заземления возле подъезда по принципу как в частном доме. Этот вариант самый безопасный и правильный.

Вариант 3 Ноль оставляем как есть, провод PE берем с магистрального PEN провода. Можно с места, куда он подходит к корпусу этажного щитка. Важно, чтобы наши N и PE были подключены в разных точках. PE – на корпусе, N – на изолированной от корпуса шине, на которую ноли приходит после вводного рубильника или автомата и счетчика. При этом остается большой минус в таком решении. Нуль может отгореть на входе в дом. Вы можете думать, что домов меньше, чем квартир и вероятность возникновения такой проблемы меньше, но это опасность все же есть. Поэтому такое заземление то же не работает на 100%.

Внимание! Не делайте заземляющий провод с контактной точкой на батарее центрального отопления или водоснабжения. Нельзя делать заземление, соединив в розетке нулевой рабочий и нулевой защитный проводники. Это опасно, так как может отгореть рабочий нуль в щитке. После этого на корпусе ваших электроприборов появиться 220В.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Внимание! Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб стиральной машины. Правильно соединяйте кабель заземления с металлической ванной к специально приваренному к корпусу ванны ушку, но не к регулируемым болтовым креплениям ванны.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Внимание! При наличии в щитке УЗО заземляющий проводник не должен нигде иметь контакта с N проводником, так как будет срабатывать УЗО. Помните, что «земля» не должна разрываться, посредством выключателей

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет.

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм 2 ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм 2 ).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.
